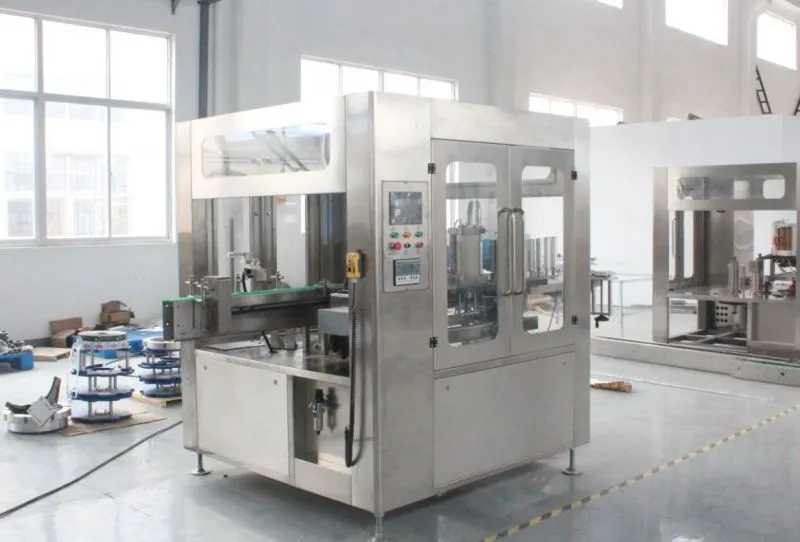

Máy dán nhãn keo nóng chảy là thiết bị chuyên dụng trong dây chuyền đóng gói tự động, được thiết kế để dán nhãn cuộn OPP, BOPP hoặc nhãn giấy lên thân chai bằng phương pháp sử dụng keo nóng chảy (hot melt glue). Nhờ ứng dụng công nghệ dán nhãn hiện đại, máy hoạt động với tốc độ cao, độ chính xác cao và tiết kiệm tối đa nguyên liệu, phù hợp với các ngành như nước giải khát, thực phẩm, hóa mỹ phẩm, và dược phẩm.
Thiết bị này hoạt động theo cơ chế cắt nhãn từ cuộn, phủ keo vào mép nhãn và quấn quanh thân chai một cách chính xác, đảm bảo nhãn được dán chắc chắn, không bong tróc và đẹp mắt. Với khả năng tích hợp vào dây chuyền sản xuất tự động và vận hành ổn định, máy dán nhãn keo nóng chảy là lựa chọn tối ưu cho các nhà máy cần năng suất cao và tính thẩm mỹ trong đóng gói sản phẩm.
Tính năng & Lợi ích nổi bật
Máy được trang bị hệ thống băng tải tuyến tính giúp vận chuyển sản phẩm liên tục và ổn định trong suốt quá trình dán nhãn. Sử dụng công nghệ keo nóng chảy hiện đại, máy làm nóng keo và phủ đều lên mép nhãn trước khi cố định nhãn lên bao bì sản phẩm.
Thiết bị có khả năng ứng dụng linh hoạt cho nhiều loại hình sản phẩm như chai nhựa, lọ thủy tinh, lon kim loại hoặc các dạng hộp đựng khác nhau. Với giao diện điều khiển thân thiện, trực quan, người vận hành có thể dễ dàng thiết lập và điều chỉnh thông số mà không cần chuyên môn sâu.
Hệ thống điều khiển bằng động cơ servo chính xác giúp đảm bảo hiệu suất làm việc ổn định, tốc độ cao và độ chính xác trong từng nhịp dán nhãn. Ngoài ra, máy còn được thiết kế tối ưu hóa cho việc vệ sinh và bảo trì, với các bộ phận có thể tháo lắp dễ dàng, giúp tiết kiệm thời gian trong khâu làm sạch và thay thế linh kiện.
Ứng dụng sử dụng máy dán nhãn OPP tuyến tính

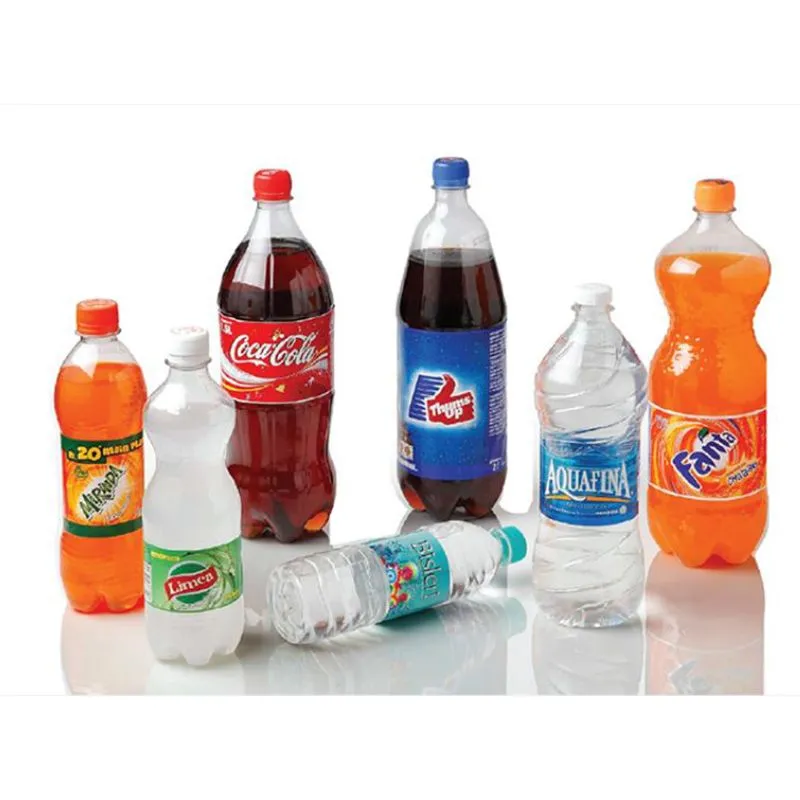

DÁN NHÃN CHAI NHỎ

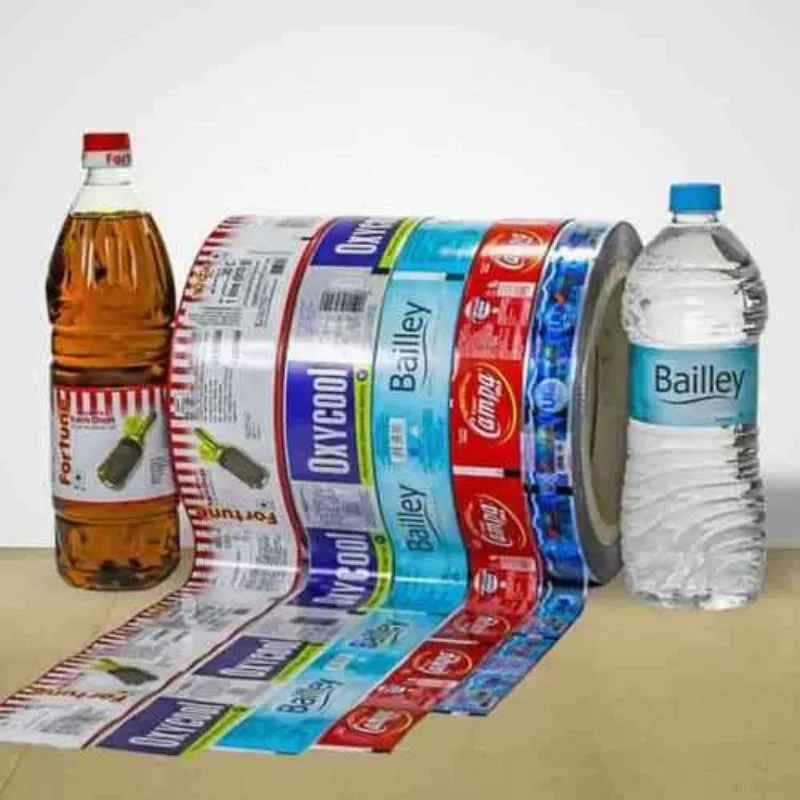

DÁN NHÃN CHAI CỠ VỪA

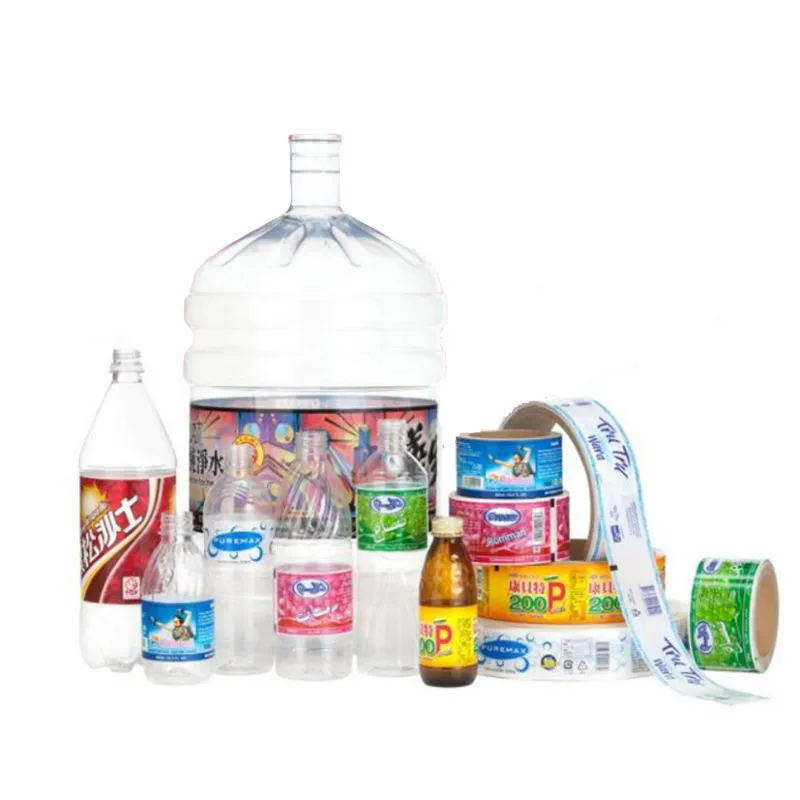

DÁN NHÃN CHAI CỠ LỚN
Cấu Tạo Chi Tiết

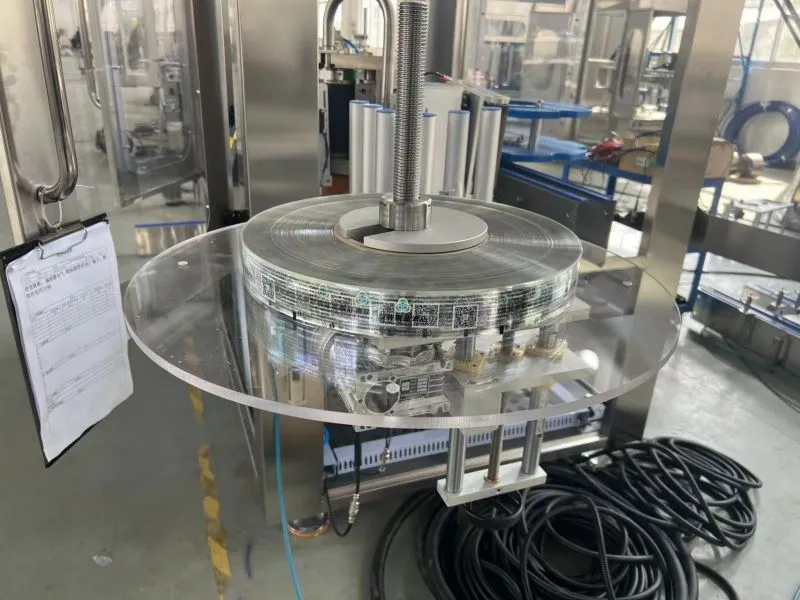

Khay phân phối nhãn
Khay chứa nhãn, thường nằm ở phía trên hoặc bên hông máy. Chức năng chính của khay nhãn là cung cấp nơi chứa nhãn và đưa nhãn qua hệ thống nạp của máy đến đầu dán nhãn để dán nhãn lên sản phẩm hoặc bao bì.
Thiết bị cắt nhãn
Nhóm dao cắt thực hiện chức năng cắt nhãn ra khỏi vật liệu nhãn, sau đó nhãn được đưa vào trục hút để xử lý tiếp theo. Nhãn được kẹp chặt bằng sự kết hợp giữa dao động và dao tĩnh, sau đó được vận chuyển ổn định đến trục hút bằng cách sử dụng kết hợp lực hút và lực thổi.

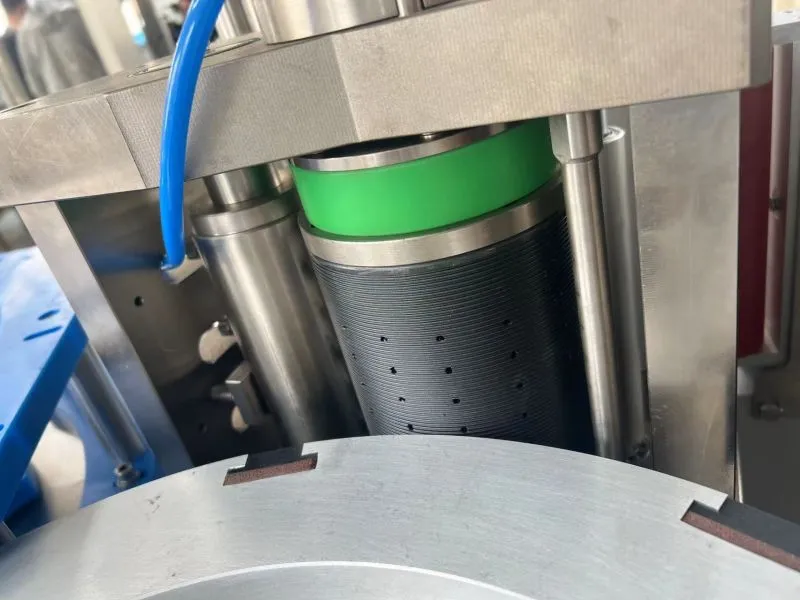

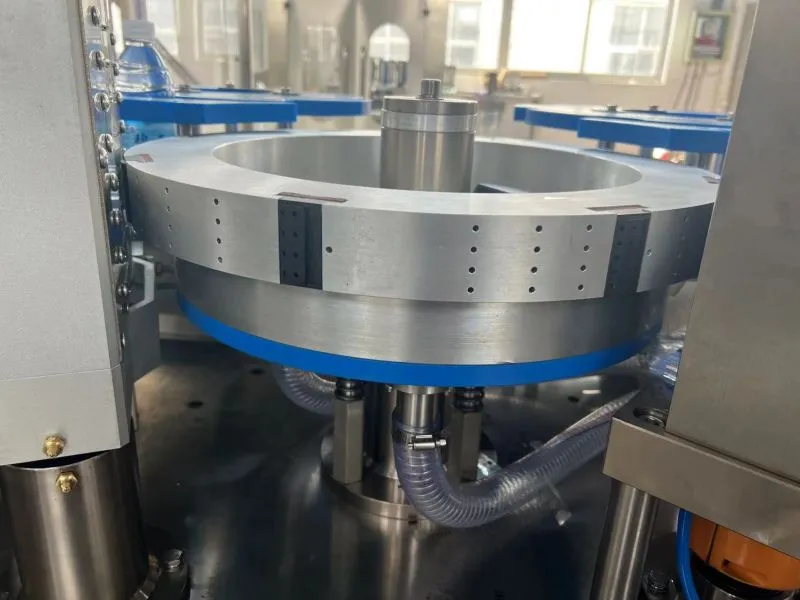

Thiết bị hút nhãn
Máy này lấy nhãn từ khu vực nạp nhãn và chuyển nhãn đến vị trí dán nhãn bằng cách xoay và hút.

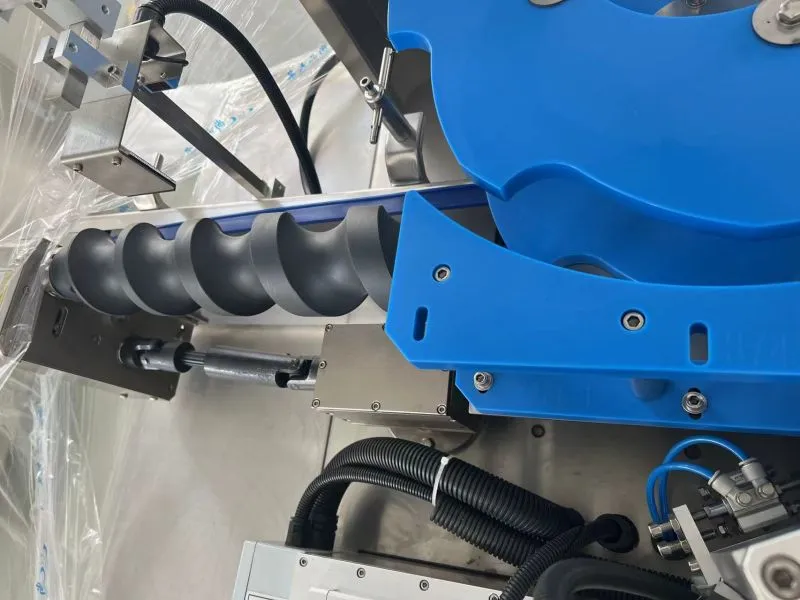

Thiết bị nạp chai
Bộ chia chai trên máy dán nhãn keo nóng chảy vận chuyển chai từ khu vực cấp liệu đến bánh xe sao và đảm bảo phân phối đều. Các phần nhô ra trên bánh xe sao kẹp chặt chai và đưa chúng đến vị trí dán nhãn..

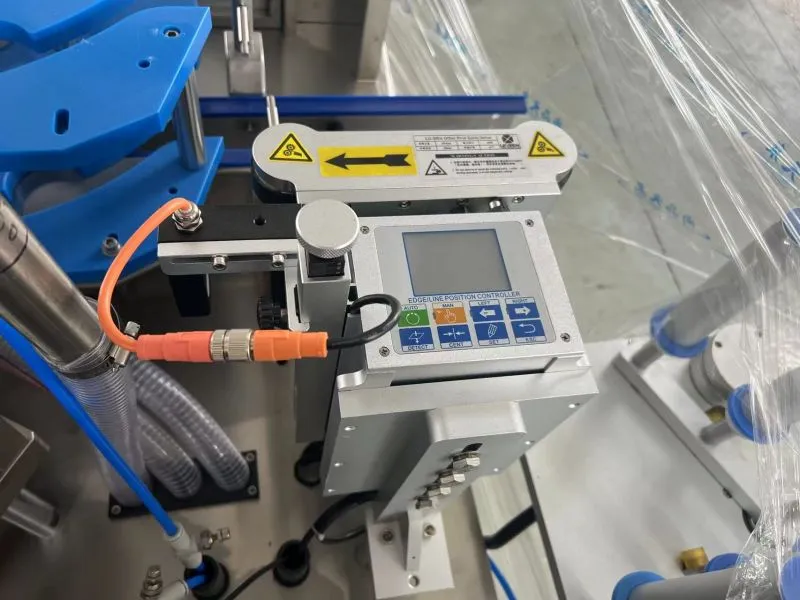

Tự động sửa nhãn
Hệ thống này bao gồm một cảm biến hoặc hệ thống thị giác phát hiện vị trí nhãn trên vật thể được dán nhãn. Nếu phát hiện nhãn bị lệch hoặc lệch, hệ thống Tự động Hiệu chỉnh Nhãn sẽ tự động điều chỉnh vị trí nhãn hoặc thời gian của chu kỳ dán nhãn để đảm bảo nhãn được dán chính xác trên vật thể được dán nhãn tiếp theo.

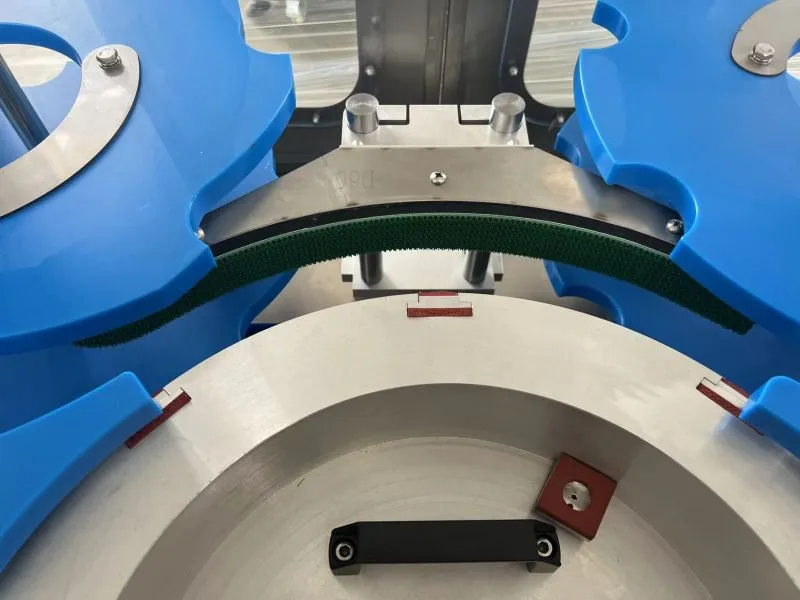

Cơ chế cọ xát chai
Cơ chế chà xát chai khiến chai quay khi đi qua khoang được tạo thành giữa cơ chế chà xát và bề mặt trống dán nhãn, do đó cho phép nhãn quấn quanh chai.

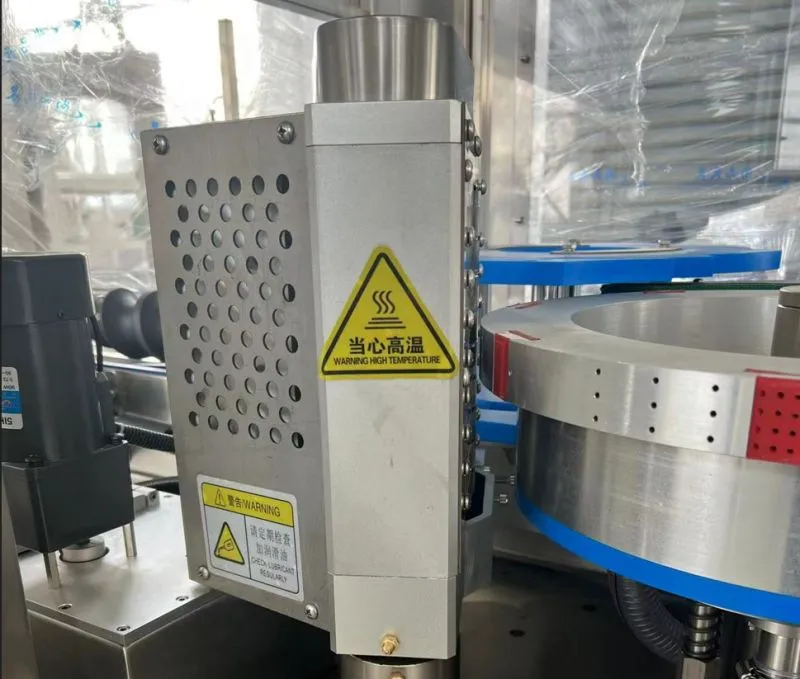

Thiết bị phủ keo nóng chảy
Nó thường bao gồm một con lăn phủ, bể chứa keo nóng chảy, hệ thống cung cấp keo nóng chảy và các bộ phận khác. Con lăn phủ phủ keo nóng chảy đều lên mặt sau của nhãn, bể chứa keo nóng chảy đảm nhiệm việc lưu trữ và gia nhiệt keo nóng chảy, và hệ thống cung cấp keo nóng chảy kiểm soát lượng keo nóng chảy và tốc độ cung cấp để đảm bảo chất lượng và hiệu quả của lớp phủ.

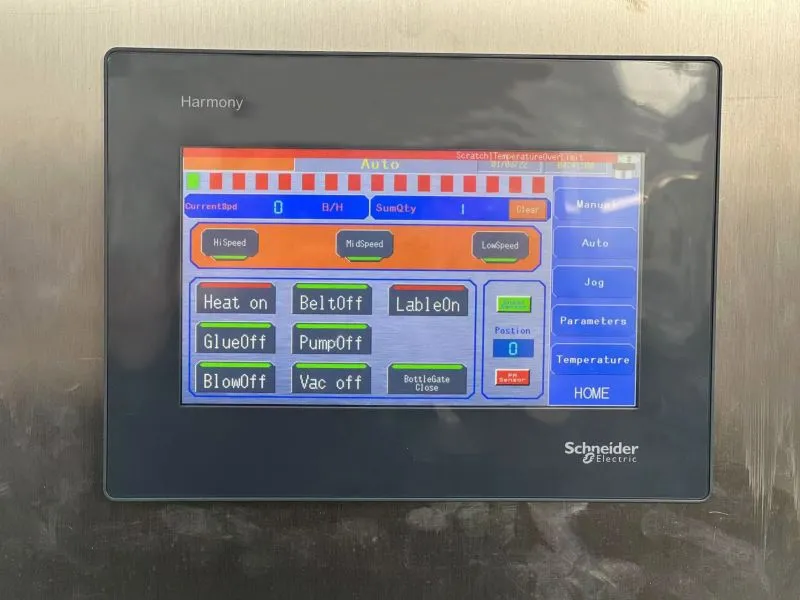

Màn hình cảm ứng
Màn hình cảm ứng cũng hiển thị thông tin thời gian thực về quy trình dán nhãn, chẳng hạn như trạng thái của chu kỳ dán nhãn và bất kỳ lỗi hoặc trục trặc nào có thể xảy ra. Thông tin này có thể giúp người vận hành nhanh chóng xác định và giải quyết mọi vấn đề phát sinh trong quá trình dán nhãn.

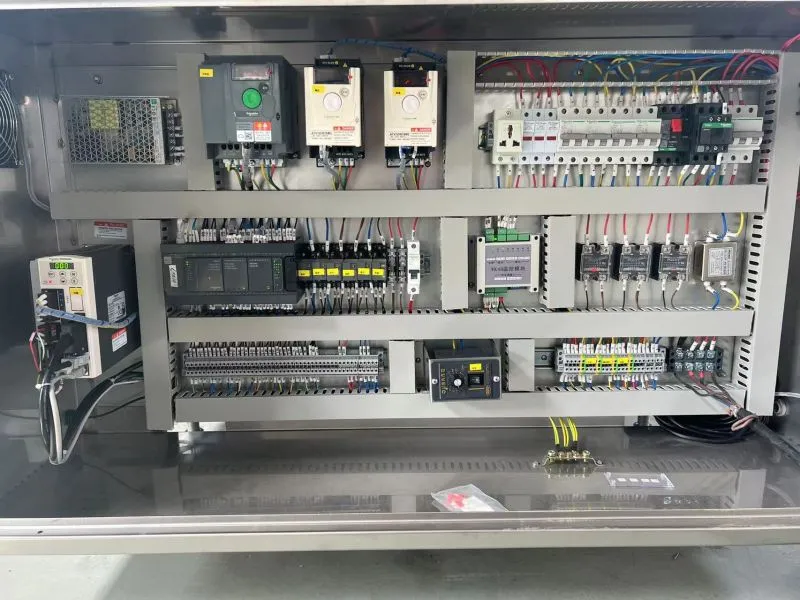

Tủ điện tử
Tủ điều khiển nhận tín hiệu từ các cảm biến, giao diện màn hình cảm ứng và các bộ phận khác của máy, sau đó xử lý thông tin này để điều khiển quá trình dán nhãn. Tủ điều khiển điều khiển chuyển động của đầu dán nhãn, dao cắt, băng tải và các bộ phận khác của máy để đảm bảo việc dán nhãn chính xác và đồng nhất.
Thông số kỹ thuật
| Model | OPP-8L |
| Tốc độ dán nhãn | 6000-18000BPH |
| Vật liệu dán nhãn | OPP/BOPP |
| Đường kính chai áp dụng | Ø40- Ø105mm |
| Chiều cao chai áp dụng | 80-350mm |
| Chiều dài nhãn áp dụng | 125-325mm |
| Chiều cao nhãn áp dụng | 20-190mm |
| Tiêu thụ không khí | 0,2m3/phút |
| Nén khí | 5-8Bar |
| Tiêu thụ keo | Keo 1KG dùng cho 100000 chiếc (chiều cao nhãn 50mm) |
| Nguồn điện | 8KW |
| Điện áp | 380V, 50HZ |
| Kích thước tổng thể | Dài 3150mm × Rộng 1270mm × Cao 1850mm |
| Cân nặng | 1500Kg |
Cấu hình điện
| Bộ điều khiển lập trình (PLC) | Schneider/Pháp |
| Màn hình cảm ứng | Schneider/Pháp |
| Cảm biến | SICK/Đức |
| Hệ thống servo | Schneider/Pháp |
| Bộ mã hóa | SICK/Đức |
| Công tắc lân cận | Schneider/Pháp |
| Người tiếp xúc | Schneider/Pháp |
| Thiết bị điện áp thấp | Schneider/Pháp |
| Chuột an ninh | Schneider/Pháp |
| Công tắc giới hạn | Schneider/Pháp |
| Bộ chuyển đổi | Schneider/Pháp |
| Tiếp sức | Schneider/Pháp |
