Trong ngành công nghiệp đóng gói thực phẩm, dược phẩm, hóa chất và nông sản, việc định lượng chính xác các sản phẩm dạng bột (bột mì, bột sữa, gia vị, thuốc bột, hóa chất bột…) luôn là một bài toán kỹ thuật quan trọng. Một trong những giải pháp phổ biến và hiệu quả nhất hiện nay chính là trục vít định lượng (auger filler / screw feeder). Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động cũng như ưu nhược điểm của loại thiết bị này.
1. Trục vít định lượng là gì?
Trục vít định lượng là bộ phận cốt lõi trong các máy đóng gói dạng bột, có nhiệm vụ lấy một lượng bột nhất định từ phễu chứa và đưa xuống bao bì theo khối lượng hoặc thể tích đã được cài đặt trước. Nhờ cấu tạo dạng vít xoắn (giống đinh vít khổng lồ), thiết bị này có thể vận chuyển và định lượng vật liệu dạng bột mịn, bột hạt nhỏ một cách ổn định, chính xác mà không cần đến các cảm biến trọng lượng phức tạp như loại cân định lượng.

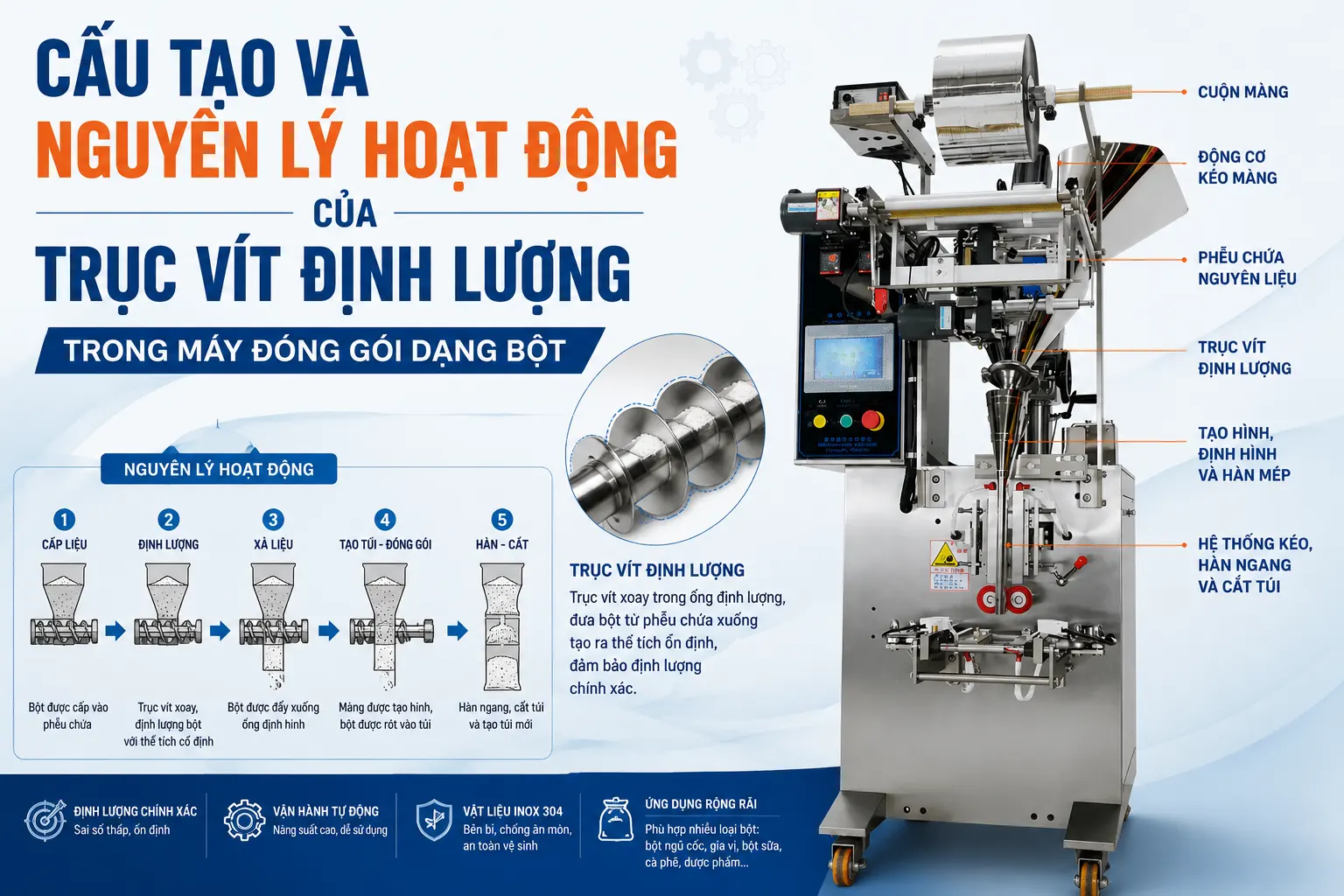

2. Cấu tạo của trục vít định lượng
Một cụm trục vít định lượng tiêu chuẩn thường bao gồm các bộ phận chính sau:
2.1. Phễu chứa liệu (Hopper)
Là bộ phận chứa nguyên liệu bột phía trên cùng, có nhiệm vụ cấp liệu liên tục xuống trục vít. Phễu thường được thiết kế côn để tránh hiện tượng vón cục, tắc nghẽn hoặc tạo “hiệu ứng vòm” (bridging) khiến bột không rơi xuống đều.
2.2. Trục vít xoắn (Screw/Auger)
Đây là bộ phận quan trọng nhất, có dạng lò xo xoắn ốc hoặc trục vít liền khối, được lắp bên trong một ống hình trụ. Trục vít có thể được thiết kế theo nhiều kiểu:
- Bước vít cố định: khoảng cách giữa các vòng xoắn đều nhau, phù hợp với bột có độ chảy tốt.
- Bước vít thay đổi (côn): khoảng cách vòng xoắn thu hẹp dần về phía đầu ra, giúp nén và đẩy bột ổn định hơn, hạn chế hiện tượng phun bụi.
- Trục vít dạng lò xo mềm (flexible auger): thường dùng cho bột dễ kết dính, bột có độ ẩm cao.
2.3. Ống định lượng (Tube/Sleeve)
Là ống hình trụ bao quanh trục vít, đóng vai trò dẫn hướng cho dòng bột di chuyển theo phương thẳng đứng hoặc nghiêng xuống miệng đóng gói.
2.4. Động cơ và hộp giảm tốc (Motor & Gearbox)
Động cơ servo hoặc động cơ bước (stepper motor) kết hợp hộp giảm tốc để truyền chuyển động quay cho trục vít. Việc sử dụng động cơ servo/stepper cho phép kiểm soát chính xác số vòng quay, từ đó kiểm soát chính xác lượng bột xuất ra.
2.5. Bộ điều khiển (Control System/PLC)
Bộ vi xử lý hoặc PLC cho phép người vận hành cài đặt: tốc độ quay, số vòng quay tương ứng với khối lượng cần định lượng, thời gian định lượng, chế độ rung hỗ trợ (nếu có).
2.6. Bộ phận hỗ trợ rung (Vibration Assist) (tùy chọn)
Với một số loại bột khó chảy, nhà sản xuất thường trang bị thêm mô-tơ rung gắn ở phễu để hỗ trợ bột rơi đều xuống trục vít, tránh hiện tượng nghẹt liệu.
3. Nguyên lý hoạt động
Nguyên lý hoạt động của trục vít định lượng dựa trên mối quan hệ tỷ lệ thuận giữa số vòng quay của trục vít và khối lượng/thể tích bột được vận chuyển. Quy trình hoạt động diễn ra theo các bước sau:
- Cấp liệu: Bột từ phễu chứa rơi xuống và lấp đầy các rãnh xoắn của trục vít nhờ trọng lực.
- Vận chuyển bột: Khi động cơ quay, trục vít xoay theo, các rãnh xoắn sẽ “múc” và đẩy bột di chuyển dọc theo ống định lượng, tương tự nguyên lý của một chiếc vít me đẩy vật liệu đi tới.
- Định lượng theo vòng quay: Vì lượng bột lấp đầy trong mỗi rãnh xoắn là tương đối ổn định, nên chỉ cần kiểm soát chính xác số vòng quay (hoặc góc quay) của trục vít, hệ thống có thể tính toán và kiểm soát được khối lượng bột xuất ra tương ứng.
- Xả liệu vào bao bì: Sau khi bột được đẩy đến đầu ra của ống định lượng, bột sẽ rơi xuống miệng túi/bao bì đã được định vị sẵn bên dưới.
- Dừng và lặp lại chu kỳ: Khi đạt đủ khối lượng cài đặt, động cơ dừng quay tức thời (hoặc quay ngược nhẹ để cắt dòng bột, tránh hiện tượng rơi vãi dư thừa – gọi là “anti-dribble”), sau đó chu kỳ được lặp lại cho bao bì tiếp theo.
Để đảm bảo độ chính xác cao, nhiều hệ thống hiện đại còn kết hợp thêm cân định lượng (load cell) để hiệu chỉnh (calibrate) mối quan hệ giữa số vòng quay và khối lượng thực tế theo thời gian thực, bù trừ cho sự thay đổi về mật độ, độ ẩm của nguyên liệu.
4. Ưu điểm và nhược điểm
Ưu điểm
- Cấu tạo đơn giản, dễ bảo trì, vệ sinh.
- Chi phí đầu tư thấp hơn so với hệ thống cân định lượng điện tử.
- Phù hợp với bột mịn, bột có độ chảy tốt, tốc độ đóng gói nhanh.
- Ít gây bụi hơn so với phương pháp rót tự do (free-flow).
Nhược điểm
- Độ chính xác phụ thuộc nhiều vào tính đồng nhất của bột (độ ẩm, độ mịn, mật độ).
- Với bột dễ vón cục hoặc có tỷ trọng không ổn định, cần hiệu chỉnh thường xuyên.
- Tốc độ định lượng bị giới hạn bởi tốc độ quay tối đa của trục vít trước khi ảnh hưởng đến độ chính xác.
5. Ứng dụng thực tế
Trục vít định lượng được sử dụng rộng rãi trong:
- Đóng gói gia vị: bột ớt, bột tiêu, bột canh, bột ngọt.
- Đóng gói thực phẩm: bột sữa, bột ngũ cốc, cà phê hòa tan.
- Đóng gói dược phẩm: thuốc bột, thực phẩm chức năng dạng bột.
- Đóng gói hóa chất công nghiệp: bột giặt, phụ gia, hóa chất xử lý nước.
6. Lưu ý khi lựa chọn máy đóng gói dùng trục vít định lượng
Khi lựa chọn thiết bị, doanh nghiệp nên cân nhắc:
- Tính chất nguyên liệu: độ mịn, độ ẩm, khả năng kết dính của bột.
- Dải khối lượng đóng gói: một số trục vít phù hợp với khối lượng nhỏ (vài gram), số khác phù hợp khối lượng lớn hơn.
- Yêu cầu về độ chính xác: nếu cần sai số cực nhỏ, nên chọn dòng máy tích hợp thêm cân định lượng.
- Vật liệu chế tạo: với ngành thực phẩm/dược phẩm, nên chọn trục vít và ống làm từ inox 304/316 đạt chuẩn vệ sinh an toàn thực phẩm.
Kết luận
Trục vít định lượng là một giải pháp định lượng hiệu quả, tiết kiệm chi phí cho các dòng máy đóng gói bột hiện nay. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của bộ phận này không chỉ giúp doanh nghiệp lựa chọn được thiết bị phù hợp mà còn hỗ trợ tốt hơn trong quá trình vận hành, bảo trì và khắc phục sự cố, từ đó nâng cao hiệu suất sản xuất và đảm bảo chất lượng sản phẩm đóng gói.
